Denne side vedligeholdes ikke, da www.digitaltog.dk har skiftet system
Gå venligst til hovedsiden www.digitaltog.dk for opdateret information
Märklin 60904 Digital ombygningssæt 267 KB fil (Motorolaformat,
Märklinmotor)
Jeg har anvendt sættet til ombygning af MY 1106 og Gammelt BR 44 til 5 –polet
motor med dekoder
Märklin 60760 Digital dekoder og/eller ombygningssæt (PDF) (Motorolaformat, Märklinmotor)
Fuld dansk vejledning
Märklin 60760 Digital dekoder og/eller ombygningssæt (PDF) (Motorolaformat, Märklinmotor)
Programmering med Uhlenbrock Intellibox
Märklin Delta Dekoder 6603-1 200 KB fil
Første version af Märklin's Delta-dekoder med adresseprogrammering ved loddeøer.
Märklin Delta Dekoder 6603-2 m.fl. 51 KB fil

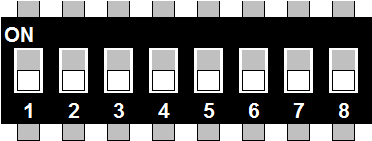

Anvendelsen af Delta dekoderens DIP-switch / tastatur til programmering af lokomotivadresse.

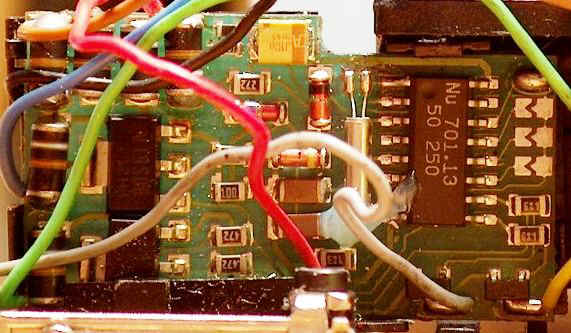

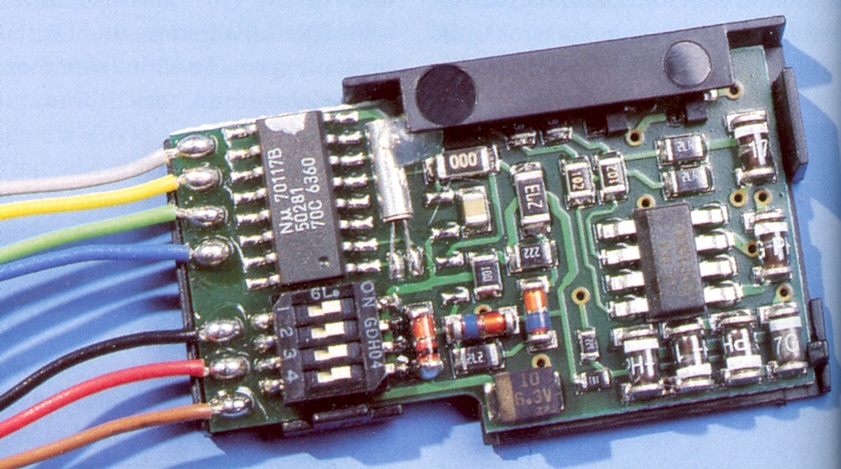

Märklin DELTA 6603 version 2: Foto: Per Mehnke
Märklin mfx og andre moderne dekodere og Intellibox
Programmeringsvejledning og CV oversigt
Uhlenbrock Intellibox og F5 - F8 ved mfx dekodere - dansk miniguide (PDF format)
Udarbejdet af Leif Bach for Hobbykæden
Märklin Digital Dekoder c80 og c90 m.fl. 51 KB fil
Anvendelsen af dekoderens DIP-switch / tastatur til programmering af lokomotivadresse.
Motorombygning til 3- eller 5-polet DC motor
HAMO magneter eller rettere permanent magneter anvendes til at ombygge en standard Märklin vekselstrømsmotor til jævnstrøm, så man bl.a. kan anvendende dekodere, som er lavet til jævnstrøm (LokPilot m.fl.). Oversigten viser diverse gamle Märklin lokomotiver, HAMO magnet nummeret og ESU's tilsvarende magnet. HAMO var Märklin's jævnstrømsvaremærke før Märklin købte Trix.
Vil du have en endnu bedre ombygning, kan du ombygge de fleste ældre Märklin lokomotiver til en moderne 5-polet motor med et ombygningssæt eller enkeltdele.
Se oversigt over lokomotiver, HAMO- og 5-polet ombygning her.
(kommentarer og tilføjelser modtages gerne - klik her)
Oversigt over dekodere i tabelform - hent PDF fil her.
Farvekoderne for montage af Märklin DELTA, c8x og c9x-dekodere - hent PDF fil her.
Der eksisterer i princippet 4 serie af lokomotivdekodere til Märklin Digital og Märklin Systems H0. Hertil kommer c82, som stammer fra det tidligere Märklin Digital = system samt MAXI/Spor 1 dekodere.
Motorola 1:
De første lokomotivdekodere i Märklin systemet (c80, c81 og c90). Dekodere uden ekstrafunktioner udover det at styre lokomotivet samt lys. De tidligste c80 og c81 forstår heller ikke Märklin bremsestrækninger, og det er væsentligt for nogen! Programmering sker fysisk på dekoderen med DIP-Switch og drejepotentiometre.
Motorola 2:
Fra c90-x (2. generation) med 5-cifrede artikelnumre skiftede Märklin til Motorola 2, hvor der er mulighed for ekstrafunktioner til lyd, røg, TELEX etc. samt genkendelse af bremsestrækninger. Programmering sker fysisk på dekoderen med DIP-Switch og drejepotentiometre.
DELTA:
I princippet "billigversioner" af ovenstående. Den første 6603 er Motorola 1 format. Resten Motorola 2 format. Programmering sker fysisk på dekoderen med DIP-Switch og drejepotentiometre.
Mfx / Fx:
Mfx er dekoderformatet i Märklin Systems med mulighed for kommunikation med en mfx-central m.m. Markedsført fra 2005. Fx er "Delta-modulerne" i Märklin Systems. Programmering sker med kommandoer direkte fra en digital central.
|
Art. nr. |
Beskrivelse |
|

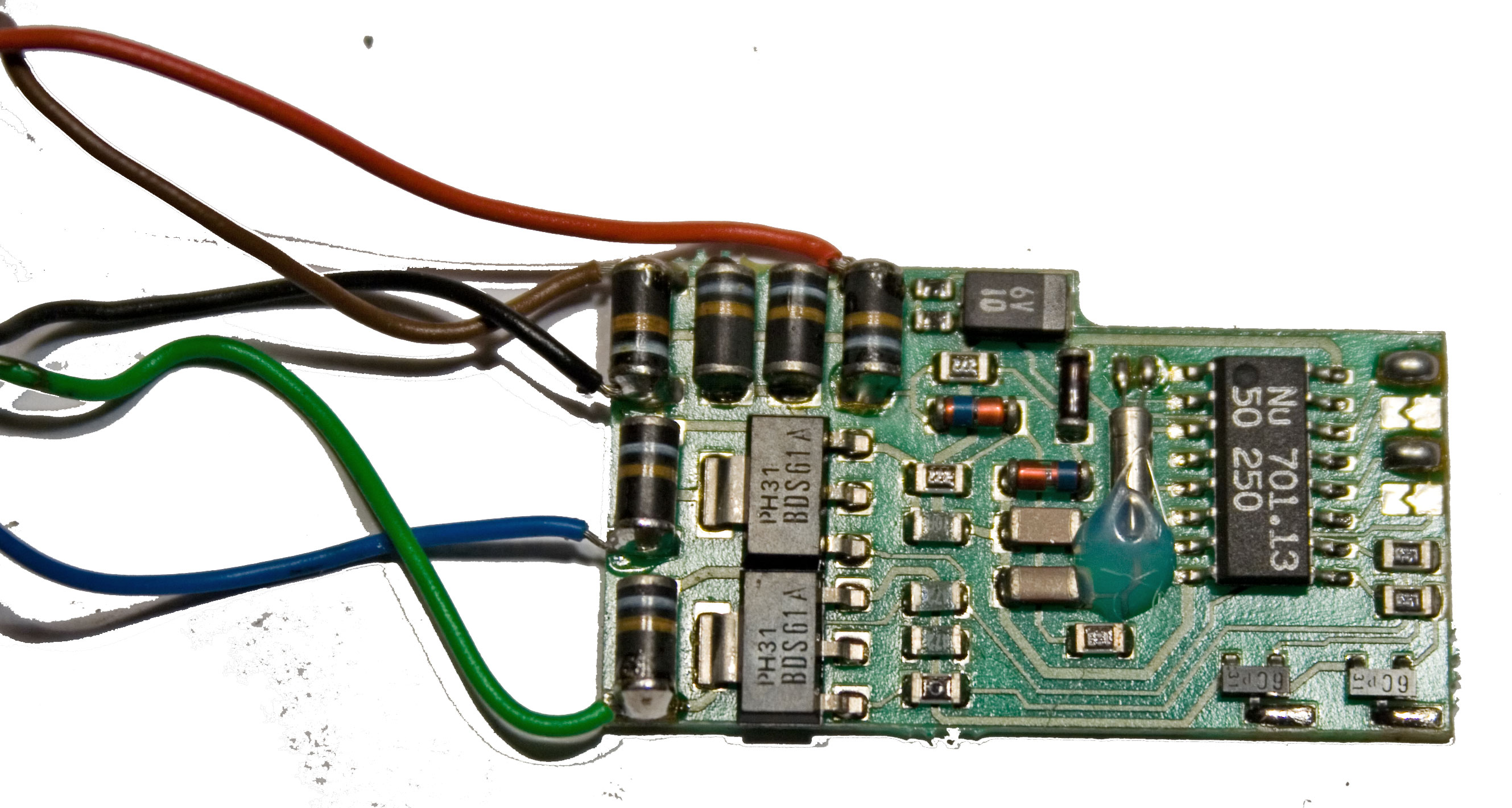

6080 |
Dekoder c80 til lokomotiver med AC-motor
Dekoder version: 701.13
Oversigt over mulige adresser klik her |
|
6081 |
Dekoder c81 til lokomotiver med DC-motor |
|
6082 |
Dekoder c82 til lokomotiver med DC-motor (kun Märklin digital DC - passer ikke med Märklin Digital ~(Motorola) og Märklin Systems) |
|
6090 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med tromlekollektor. Sættet indeholder lokomotivdekoder c90, 5-polet anker m.m.
Dekoder version: 701.13
Oversigt over mulige adresser klik her |
|

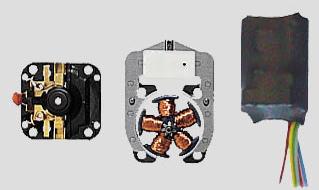

60760 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med tromlekollektor. Sættet indeholder lokomotivdekoder fx (6090PIC) som den i Feuerwehr V100 fra startsæt, 5-polet anker m.m.
Leveret 2005 -
|
|

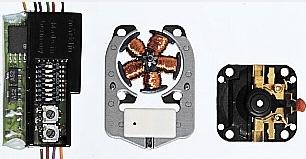

60901 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med tromlekollektor. Sættet indeholder lokomotivdekoder c90, 5-polet anker m.m.
Leveret 1998 - 2006 Artikelnumre
i 60901
Oversigt over mulige adresser klik her |
|

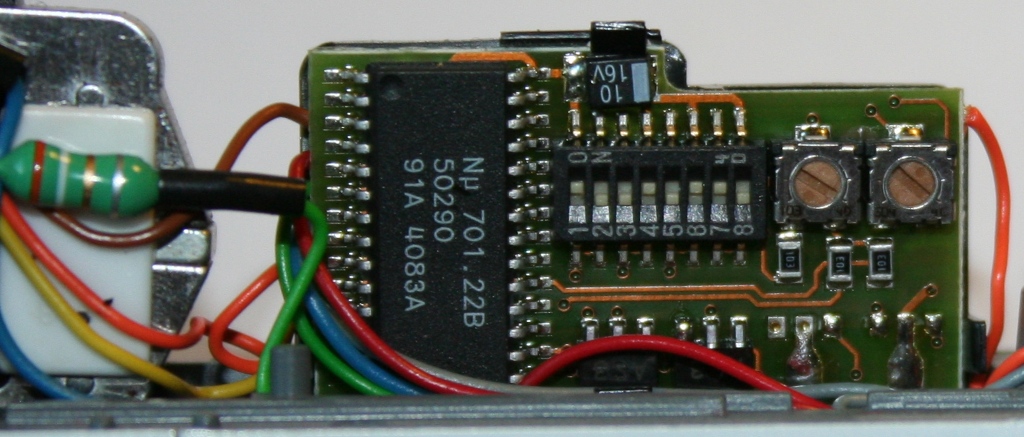

c90 som indbygget i BR 212 Feuerwehr |
Dekoder version: 701.22
Oversigt over mulige adresser klik her |
|
60902 |
Dekoder c90 til indbygning i lokomotiver, som har 5-polet motor og permanent magnet.
Leveret 1998 - 2006
Oversigt over mulige adresser klik her |
|

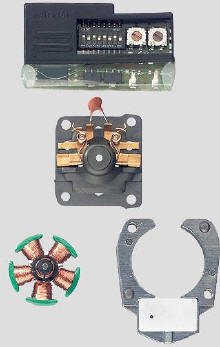

60903 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med lille motor. Sættet indeholder lokomotivdekoder c90, 5-polet anker m.m.
Artikelnumre i 60903
Oversigt over mulige adresser klik her |
|

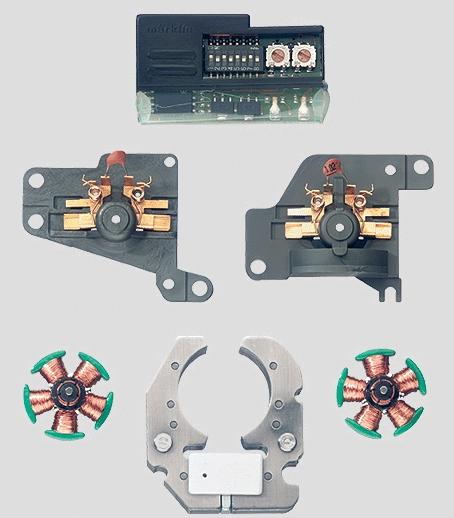

60904 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med skivekollektor. Sættet indeholder lokomotivdekoder c90, 5-polet anker m.m.
Dansk vejledning, se her
Dekoder version: 701.22
Artikelnumre i 60904
Oversigt over mulige adresser klik her |
|
60905 |
Dekoder c90 til lomokomtiver med klokankermotor
Oversigt over mulige adresser klik her |
|

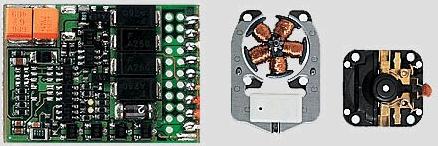

60921 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med tromlekollektor. Sættet indeholder mfx lokomotivdekoder, 5-polet anker m.m.
|
|
60922 |
Dekoder mfx til indbygning i lokomotiver, som allerede har 5-polet motor og permanent magnet fra sæt 6090, 60901, 60903 eller 60904.
|
|

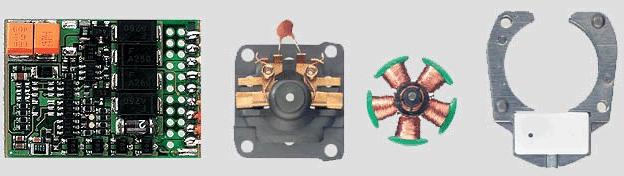

60923 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med lille motor (skive kollektor). Sættet indeholder lokomotivdekoder mfx, 5-polet anker m.m.
|
|
60924 |
Dekoderombygningssæt til anvendelse i Märklin lokomotiver med stor motor (skivekollektor). Sættet indeholder lokomotivdekoder mfx, 5-polet anker m.m.
|
|
60931 |
Lokomotivdekoder mfx med lyd (damplokomotivlyde) til indbygning i lokomotiver, som allerede har 5-polet motor og permanent magnet fra sæt 6090, 60901, 60903 eller 60904.
|
|

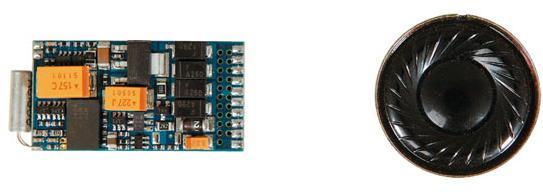

60932 |
Lokomotivdekoder mfx med lyd (disellokomotivlyde) til indbygning i lokomotiver, som allerede har 5-polet motor og permanent magnet fra sæt 6090, 60901, 60903 eller 60904.
|
|
60933 |
Lokomotivdekoder mfx med lyd (el-lokomotivlyde) til indbygning i lokomotiver, som allerede har 5-polet motor og permanent magnet fra sæt 6090, 60901, 60903 eller 60904.
|
|
60934 |
Lokomotivdekoder mfx med lyd til indbygning i lokomotiver, som allerede har 5-polet motor og permanent magnet fra sæt 6090, 60901, 60903 eller 60904.
|
|

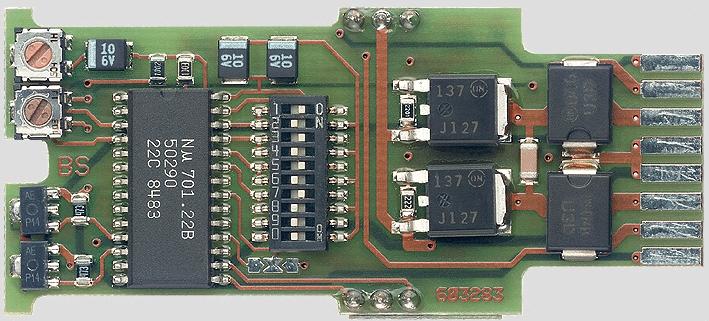

60955 |
Dekoder til Maxi
Dekoder version: 701.22 |
|

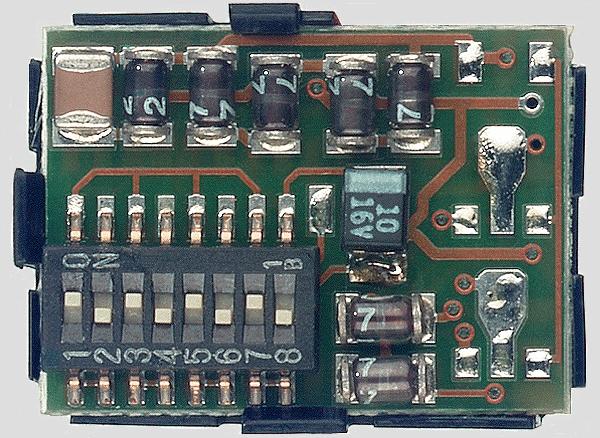

60960 |
Funktionsdekoder c96 med 4 funktionsudgange
Oversigt over mulige adresser klik her |
|
90961 |
Funktionsdekoder c96-1 med 4 funktionsudgange plus en kørselsretningsbestemt udgang.
Oversigt over mulige adresser klik her |
|
6603 |
DELTA-modul. Version 1 med loddepunkter til kodning af adresse. Anvendes til AC-motor. 16 mulige adresser.
Chip version: 701.13
For mulige adresser, se her |
|
6603 |
DELTA-modul. Version 2 med dip-switch indstilling af adresse. Anvendes til AC-motor. 16 mulige adresser.
Chip version: 701.17
For mulige adresser, se her |
|
66031 |
DELTA-modul med en ekstra udgang. Anvendes til AC-motor. 16 mulige adresser.
Leveret 1998 - 2006 Chip version: 701.21
For mulige adresser, se her |
|

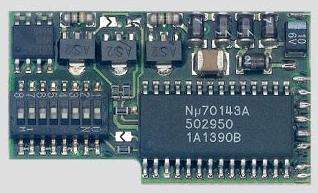

66032 |
DELTA-modul med en ekstra udgang og dip-switch med 8 kontakter til op til 80 adresser
Chip version: 701.43
Oversigt over mulige adresser klik her |
|

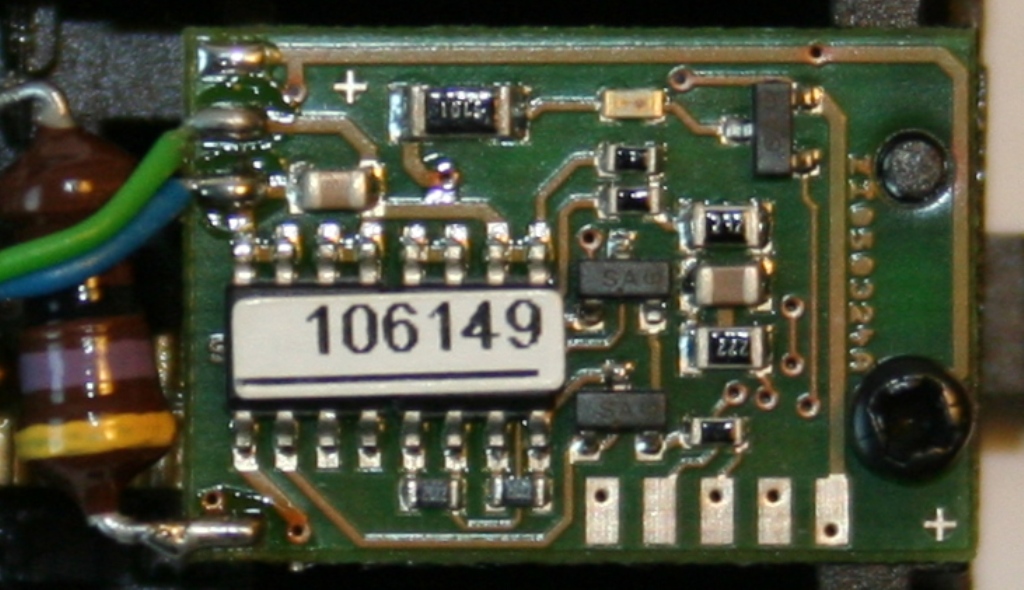

Fx som indbygget i 29156, 29157, 29158 (startsæt) |
|
|
66415 |
DELTA dekoder, som oftest er indbygget i lokomotiver i serie 34xxxx.
For mulige adresser, se her
|
